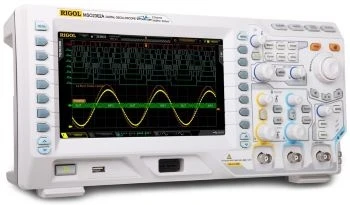

Осциллограф цифровой RIGOL MSO2302A
Двухканальный цифровой осциллограф смешанных сигналов RIGOL MSO2302A — это дальнейшее развитие и глубокая модификация приборов ряда RIGOL DS2000. Он выполнен с применением инновационной технологии отображения сигнала UltraVision, которая ранее применялась в старших моделях серий DS4000 и DS6000.
16 цифровых и 2 аналоговых входов с отдельной линией для синхронизации задействуются для исследования смешанных сигналов, одновременно отслеживая входные/выходные параметры объекта контроля. Благодаря глубокой памяти с опциональной возможностью расширения до 56 M точек, устройство позволяет проводить регистрацию, воспроизведение и анализ сигналов значительной длины, выявляя редкие непериодические аномалии.
Осциллограф смешанных сигналов RIGOL MSO2302A, как и другие типы измерителей, анализаторов и генераторов бренда, обладает улучшенными характеристиками, дополнительными функциями запуска и широкими возможностями для анализа сигналов, что расширяет условия его эксплуатации. Цифровой осциллограф смешанных сигналов модели RIGOL MSO2302A имеет полосу пропускания 300 МГц, частоту дискретизации 2 Гвыб/сек, 2 аналоговых канала.
Функциональные возможности осциллографов серии RIGOL MSO2302A:
- полоса пропускания: 300МГц;
- максимальная частота дискретизации в режиме реального времени: 2 Гвыб/сек;
- количество каналов: 2;
- максимальная скорость регистрации: до 50 000 осциллограмм в секунду;
- возможность записи и воспроизведения: до 65 000 кадров;
- коэффициент вертикального отклонения: 500 мкВ/дел ~ 10 В/дел (1 M_), 500 мкВ/дел ~ 1 В/дел (50 _);
- коэффициент развертки: 1 нс/дел ~ 1000 с/дел;
- градации яркости при отображении формы сигнала: до 256;
- глубина памяти: 14M (опционально: 56М);
- вертикальное разрешение: 8 бит;
- режимы запуска: по фронту, по видеосигналу, по скорости нарастания, по длительности импульса, по кратковременной импульсной помехе (глитч), по совпадению с шаблоном, по длительности события, по последовательности событий, по данным протоколов I2C, RS232, SPI, USB, FlexRay, CAN;
- математические операции;
- запуск по данным последовательной шины и декодирование (опционально) протоколов: I2C, SPI, RS232, CAN и т.д.;
- широкие возможности автоматических измерений со статистикой;
- инновационная технология от Rigol: UltraVision;
- дисплей: цветной, ЖК, диагональ 20 см, 800х480;
- интерфейсы: USB device, USB host, LAN (поддержка LXI класс С), Pass/Fail output (изолированный), PictBridge;
- габариты DS2302A: 361х180х130 (мм);
- низкий собственный шум;
- вес: 4.0 кг;
- включены в Госреестр СИ, регистрационный № 54989-13;
- гарантия: 1 год.
Осциллограф цифровой RIGOL MSO2302A на 2 канала и с вертикальным разрешением 8 бит обладает всеми необходимыми возможностями, чтобы удовлетворить запросы специалистов, работающих с современной электронной техникой. На все измерительные приборы, представленные в каталоге, действует гарантия производителя. Оформить заказ можно по телефону или на сайте.
-
Бренд (производитель)RIGOL
-
Вертикальное разрешение, бит8
-
Вес, г4000
-
Габариты, мм361x180x130
-
Глубина записи14М
-
Госреестр СИНет
-
ДисплейДа
-
ИнтерфейсыUSB device, USB host, LAN
-
КомплектацияОсциллограф цифровой RIGOL MSO2302A.
Осциллографические щупы – 2 шт.
Сетевой кабель.
USB кабель для подключения к ПК.
Краткое руководство по эксплуатации.
CD диск с руководством по эксплуатацКоэффициент развертки1 нс/дел - 1000 с/делМаксимальная частота дискретизации, ГГц2Полоса пропускания, МГц300СерияMSO2000AТип дисплеяЦветной 8”Тип осциллографаЦифровойЧисло каналов2+16Чувствительность500 мкВ/дел - 10 В/дел
