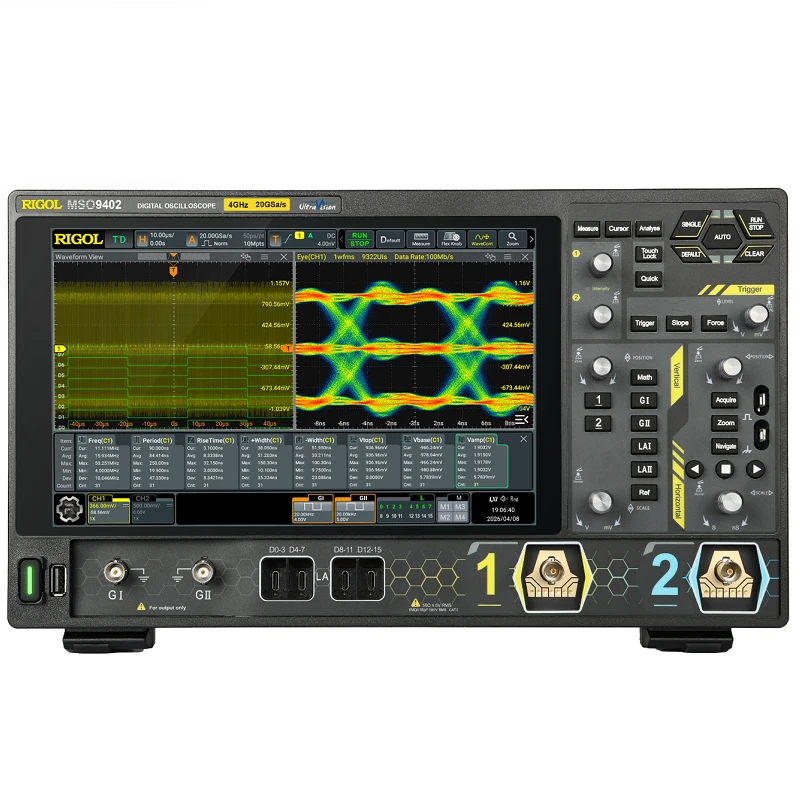

Осциллограф цифровой RIGOL MSO9402
Осциллограф цифровой RIGOL MSO9402
Артикул:
2064625195-0
Вес:
0
кг.
Наличие:
Под заказ
1 674 943
руб.
Количество:
Цифровой осциллограф RIGOL MSO9402 – сверхвысокочастотный осциллограф смешанных сигналов с 2-мя аналоговыми (4 ГГц) и 16-ю цифровыми каналам, 2-х канальным генератором сигналов (до 200 МГц опционально), выполненный в компактном корпусе.
Осциллограф RIGOL MSO9402 объединяет 8 приборов в одном:
- цифровой осциллограф,
- анализатор спектра (FFT),
- цифровой вольтметр,
- высокоточный частотомер и сумматор,
- анализатор протоколов последовательной передачи данных (опции),
- 16-ти канальный логический анализатор (пробники – опция),
- 2-х канальный генератор сигналов произвольной формы и стандартных функций (опция),
- построитель логарифмических амплитудно-фазовых частотных характеристик (диаграмм Боде) (опция).
RIGOL MSO9402 представляет собой комплексный инструмент, отвечающий практически всем потребностям в осциллографических измерениях и многих других.
Особенности осциллографа
- 2 аналоговых канала с полосой пропускания до 4000 МГц + 1 канал входа широкополосного сигнала внешней синхронизации;
- регулируемое разрешение по вертикали от 8 до 16 бит;
- максимальная частота дискретизации в реальном времени до 20 Гвыб/с;
- максимальная глубина памяти для хранения данных – до 2 Гвыб (опция);
- диапазон установки значений коэффициента развертки от 50 пс/дел до 500 с/дел;
- 2-х канальный генератор сигналов произвольной формы и стандартных функций (опция);
- 16-ти канальный логический анализатор (требуется 16-канальный пробник PLA3204);
- построение гистограмм;
- электронный аттенюатор GaN на входе
- 10,1-дюймовый сенсорный графический дисплей высокой четкости 1280*800 точек;
- многофункциональная ручка Flex для удобства пользования прибором;
- фотоэлектрические энкодеры для существенного продления срока службы осциллографа;
- интерфейсы USB, LAN, HDMI;
- Web Control;
- опционально: построение и анализ глазковых диаграмм, анализ джиттера, декодирование сигналов протоколов последовательной передачи данных, анализ мощности;
- Compliance Test: USB2.0, MIPI D-PHYv1.2, Automotive Ethernet, 100M/1000M Ethernet.
Назначение
Продукт предназначен для разработки, производства радио- и электрооборудования, измерений параметров электронных устройств в производственных и лабораторных условиях.
Применение
- Разработка, производство, отладка и ремонт электронных устройств, средств и систем связи, НЧ/ВЧ/СВЧ-изделий
- Функциональное тестирование
- Лабораторные исследования
- Исследования и обучение
- Преимущества
- Количество входных аналоговых каналов – 2
- Максимальная полоса пропускания (50 Ом) – 4000 МГц
- Максимальная частота дискретизации – 20 Гвыб/с
- Количество входных цифровых каналов – 16 (4 группы по 4 канала)
- Количество выходных каналов генератора – 2
- Максимальная глубина памяти – 2 Гвыб (опция)
- Скорость захвата осциллограмм> 1 000 000 осц/с
- Разрешение по вертикали – от 8 до 16 бит
- Анализ спектра – 1 млн. точек
- Размер сенсорного дисплея – 10,1 дюйма
-
Бренд (производитель)RIGOL
-
Вес, кг05.мар
-
Габариты, мм358х215х125
-
Диагональ дисплея, дюйм10.янв
-
ДисплейДа
-
ИнтерфейсыUSB 3.0 host, device, LAN 10/100/1000 Base-T LXI-C, Web Control
-
КомплектацияОсциллограф цифровой RIGOL MSO9402.
Кабель питания.
Пассивный пробник RP3500A (500 МГц, 10Х) – 2 шт. -
Напряжение питания, В100...240
-
Объем памяти, Мб4 096
-
Оперативная память, ГБ128
-
Операционная системаAndroid
-
Разрешение дисплея1280х800
-
Температура хранения,_-30...+60
-
Температура эксплуатации, °С-10...+50
-
Тип дисплеяСенсорный с управлением «Multi-Touch»
-
Тип осциллографаЦифровой
