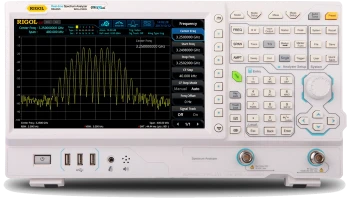

Анализатор спектра RIGOL RSA3030E-TG
В режиме реального времени анализатор спектра Rigol RSA3030E-TG позволяет измерять и отображать спектр во временной области с полосой обзора до 10 МГц ( расширение полосы до 40Мгц - опция "RIGOLRSA3000-B40"),; с гарантированным захватом сигналов с минимальной длительностью в 7,45 мкс.
Высокоскоростной режим измерений частотных характеристик в реальном времени позволяет четко регистрировать сигналы и анализировать полученные данные.
Анализатор спектра сигналов RIGOL RSA3030E-TG обеспечивает различные режимы отображения, например, спектрограмма, отображение плотности появления сигнала и распределение мощности сигнала по времени (PvT). Кроме того, прибор также имеет функцию запуска по частотной маске (FMT).
Предусмотрена работа в режиме стандартного анализатора спектра (GPSA) или анализатора спектра реального времени (RTSA).
Особенности технологии частотного анализа Ultra-Real:
- Анализ спектра без слепого времени
- Непрерывная регистрация данных сигнала в полосе частот реального времени
- Непрерывный анализ спектра, отсутствие слепых зон по времени
- Запуск по частотной маске (FMT)
- Запуск по частотной маске (FMT) для измерения случайных и переходных процессов на спектрограмме
- Сложные режимы отображения
- Спектрограмма без слепого времени отображает изменение спектрального состава сигналов
- Режим отображения плотности позволяет визуализировать, как часто появляются сигналы.
- Режимы работы: анализатор спектра (GPSA) и анализатор спектра реального времени (RTSA).
- Полоса пропускания, рабочая от 9 кГц до 3,0 ГГц.
- Технология цифрового частотного анализа - UltraReal.
- Погрешность опорного генератора: 1 ppm (0,1 ppm).
- GPSA: полоса обзора: нулевая, от 100 Гц (от 10 Гц - опция) до макс. частоты; разрешение 2 Гц; фильтр ПЧ: 10 Гц...3 МГц (1 Гц…10 МГц опция).
- ЭМС фильтры; видеофильтр: 1 Гц…10 МГц.
- Фазовый шум: -112 на частоте 1 МГц.
- Средний уровень собственного шума DANL: -141 дБм (без п/у), -161 дБм (с п/у, опц.).
- Диапазон измерения: DANL...+30 дБм.
- Режим RTSA ( параметры работы в реальном времени): полоса захвата 10 МГц (25 МГц и 40 МГц опц.). мин. длительность событий 9,3 мкс (до 7,45 мкс -опц.), SFDR <-50 дБн/Гц, 6 типов окон.
- Встроенный трекинг-генератор: частотный диапазон 100 кГц - 3,0 ГГц, выходной уровень - 40 дБм...0 дБм.
- Цветной дисплей - диагональ 10,1" (1024х600).
- Интерфейсы LAN, USB, HDMI.
- Размеры 410 х 224 х 135 мм.
- Масса 4,95 кг.
-
Бренд (производитель)RIGOL
-
Вес, г4950
-
Габариты, мм410x224x135
-
Госреестр СИНет
-
Диагональ дисплея, дюйм10,1
-
Диапазон частот9 кГц - 3,0 ГГц
-
ИнтерфейсыLAN, USB, HDMI
-
КомплектацияАнализатор спектра RIGOL RSA3030E-TG.
Кабель питания.
Краткое руководство по эксплуатации. -
Погрешность амплитудного измерения, дБ1
-
Разрешение по частоте (RBW), Гц1
-
Уровень (DANL) шумов, дБм-161
-
Уровень (max) собственных шумов, дБмВт30
-
Уровень фазовых шумов, дБн/Гц-102
