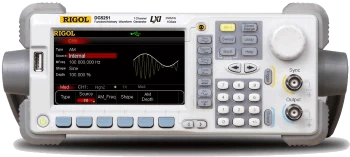

Генератор сигналов RIGOL DG5251
Артикул:
613842436-0
Вес:
0
кг.
Наличие:
Есть в наличии (
9999
)849 370
руб.
Количество:
Генератор сигналов модели RIGOL DG5251 внесен в Госррестр СИ РФ за № 55992-13. Срок действия Свидетельства об утверждении типа СИ 19.12.18. Установленный межповерочный интервал - 1 год.
Формирование выходного сигнала осуществляется с применением метода прямого цифрового синтеза, который обеспечивает чистый, стабильный, высокоточный выходной сигнал с низким уровнем помех.Функциональные возможности генератора сигналов RIGOL DG5251 :
- Частота дискретизации генератора 1 Гвыборок/с
- Генерация сигнала с псевдослучайной перестройки рабочей частоты FH (опция) с интервалом скачков до 80 нс и свободным редактированием последовательности частот
- Модуляции как внешними сигналами пользователя, так самим генератором векторного сигнала IQ
- Разрешение по вертикали - 14 бит
- Длительность записи: до 128 млн. точек
- Формы сигнала: синус, прямоугольный, пилообразный, импульсный, шумовой, экспоненциальное возрастание, экспоненциальное понижение, sinx/x, ЭКГ, функция Гаусса, гаверсинус, функция Лоренца, двухтональный сигнал, постоянный ток
- Сигналы произвольной формы Диапазон амплитуд (нагрузка 50 Ом): 5 мВпик-пик - 10 Впик-пик (до 250 МГц)
- Погрешность (частота 1 кГц): ±1%уст.знач. ±1 мВпик-пик
- Развитый функционал модуляции выходного сигнала различными методам для аналоговых: AM, FM, PM и цифровых сигналов: ASK, FSK, PSK, PWM ( Для цифровых сигналов часто используется другой термин - манипуляция)
Характеристики частот генератора RIGOL DG5251:
- Синусоидальная: 1 мкГц – 250 МГц
- Прямоугольная: 1 мкГц – 120 МГц
- Пилообразная: 1 мкГц – 3 МГц
- Шум: диапазон частот 250 МГц (-3дБ)
- Сигналы произвольной формы: 1 мкГц – 50 МГц
- Импульсная: 1 мкГц - 50 МГц.
АМ- амплитудная модуляция:
- Форма несущей: синусоидальный, прямоугольный, пилообразный, произвольной формы
- Источник запуска генератора: внутренний/внешний
- Модулирующий сигнал: синусоидальный, прямоугольный, пилообразный, шумовой, произвольной формы (частота модуляции 2 мГц – 50 кГц)
- Глубина АМ: 0 – 120%.
FМ- частотная модуляция:
- Форма несущей: синусоидальный, прямоугольный, пилообразный, произвольной формы
- Источник запуска генератора: внутренний/внешний
- Модулирующий сигнал: синусоидальный, прямоугольный, пилообразный, шумовой, произвольной формы (частота модуляции 2 мГц – 50 кГц)
- Девиация частоты: 0-5 МГц.
PМ- фазовая модуляция:
- Форма несущей: синусоидальный, прямоугольный, пилообразный, произвольной формы
- Источник запуска генератора: внутренний/внешний
- Модулирующий сигнал: синусоидальный, прямоугольный, пилообразный, шумовой, произвольной формы (частота модуляции 2 мГц – 50 кГц)
- Девиация фазы: 0 – 360°.
ASK-манипуляция:
- Форма несущей: синусоидальный, прямоугольный, пилообразный, произвольной формы
- Источник запуска генератора: внутренний/внешний
- Внутренняя частота FSK: 2 мГц – 1 МГц; коэф.заполнения – 50%.
FSK-манипуляция:
- Форма несущей: синусоидальный, прямоугольный, пилообразный, произвольной формы
- Источник запуска генератора: внутренний/внешний
- Внутренняя частота ASK: 2 мГц – 1 МГц; коэф.заполнения – 50%.
PSK-манипуляция:
- Форма несущей: синусоидальный, прямоугольный, пилообразный, произвольной формы
- Источник запуска генератора: внутренний/внешний
- Внутренняя частота PSK: 2 мГц – 1 МГц; коэф.заполнения – 50%.
PWM-манипуляция:
- Форма несущей: импульс
- Источник запуска генератора: внутренний/внешний
- Модулирующий сигнал: синусоидальный, прямоугольный, пилообразный, шумовой, произвольной формы (частота модуляции 2 мГц – 50 кГц)
- Отклонения по ширине: 0 – 100° от длительности импульса.
IQ-манипуляция:
- Форма несущей: синусоидальный (до 100 МГц)
- Источник запуска генератора: внутренний/внешний
- Карты-схемы: 4QAM, 8QAM, 16QAM, 32QAM, 64QAM, BPSK, QPSK, OQPSK, 8PSK, 16PSK, пользовательские.
Свипирование:
- Форма несущей: синусоидальный, прямоугольный, пилообразный, произвольной формы
- Источник запуска генератора: внутренний/внешний/ручной
- Линейный, логарифмический или шаговый
- Направление: вверх и вниз
- Начальная/конечная частота: 1 мкГц - 100 МГц
- Время свипирования: 1 мс – 300 с.
Пакетный режим:
- Форма несущей: синусоидальный, прямоугольный, пилообразный, импульсная, шумовая, произвольной формы
- Частота несущей 1 мкГц - 100 МГц
- Источник запуска генератора: внутренний/внешний/ручной
- Тип: с количеством циклов от 1 - 1 000 000 циклов, неограниченный
- Старт/стоп Фазы: 0° - 360°
- Внутренний период: 1 мкс – 500 с
- Источник стробирования: внешний запуск.
-
Бренд (производитель)RIGOL
-
Вес, г4300
-
Габариты, мм230x106x501
-
Глубина записи128М
-
Госреестр СИНет
-
Диапазон частот1 мкГц - 250 МГц
-
ИнтерфейсыUSB device, USB host, GPIB, LAN
-
КомплектацияГенератор сигналов RIGOL DG5251.
Сетевой шнур.
Кабель USB.
Кабель BNC.
Кабель BNC-SMB.
Краткое руководство по эксплуатации. -
СерияDG5000
-
Тип дисплеяЦветной 4.3"
-
Точность, ppm1
-
Частота дискретизации, Мвыб/с1000
-
Число каналов1
