Прибор вертикального проектирования RGK V200G

Прибор вертикального проектирования RGK V200G представляет собой специализированный измерительный инструмент строительного назначения, который работает от NI-MH аккумуляторов или от сменных батарей типоразмера AA и совмещает в себе функциональность оптического и лазерного ПВП. Обеспечивая проектирование плановых точек по вертикали, он может использоваться для контроля положения, выставки и выверки высотных конструкций, выноса опорных осей на монтажные горизонты при строительстве многоэтажных зданий и т.п. Измерения могут выполняться отдельно с задействованием зенитного телескопа или лазера, либо одновременно – с использованием лазерных излучателей для ускоренного предварительного наведения и оптического канала для повышения точности, для чего предусмотрена возможность применения светофильтра, включенного в комплект поставки.

Особенности RGK V200G

• Лазерный луч зеленого цвета обеспечивает увеличенную рабочую дальность ПВП до 200 м за счет лучшей различимости маркера для человеческого глаза, по сравнению с красным лазером.
• Система самовыравнивания на прецизионных сервоприводах обеспечивает секундную точность установки линии визирования в вертикальное положение, благодаря чему погрешность при переносе плановых точек по высоте не превышает ± 1 мм на 100 м.
• Пульт дистанционного управления дает возможность на удалении от проецирующего инструмента включать и отключать лазер, переключать луч зенит-надир, выполнять фокусировку и отключать самовыравнивание, позволяя при выполнении работ обходиться без помощника.
• Точность: 1мм/100м.
• Тип лазера: 505-520 нм.
• Диапазон самовыравнивания: 2,5°.

Конструкционное исполнение

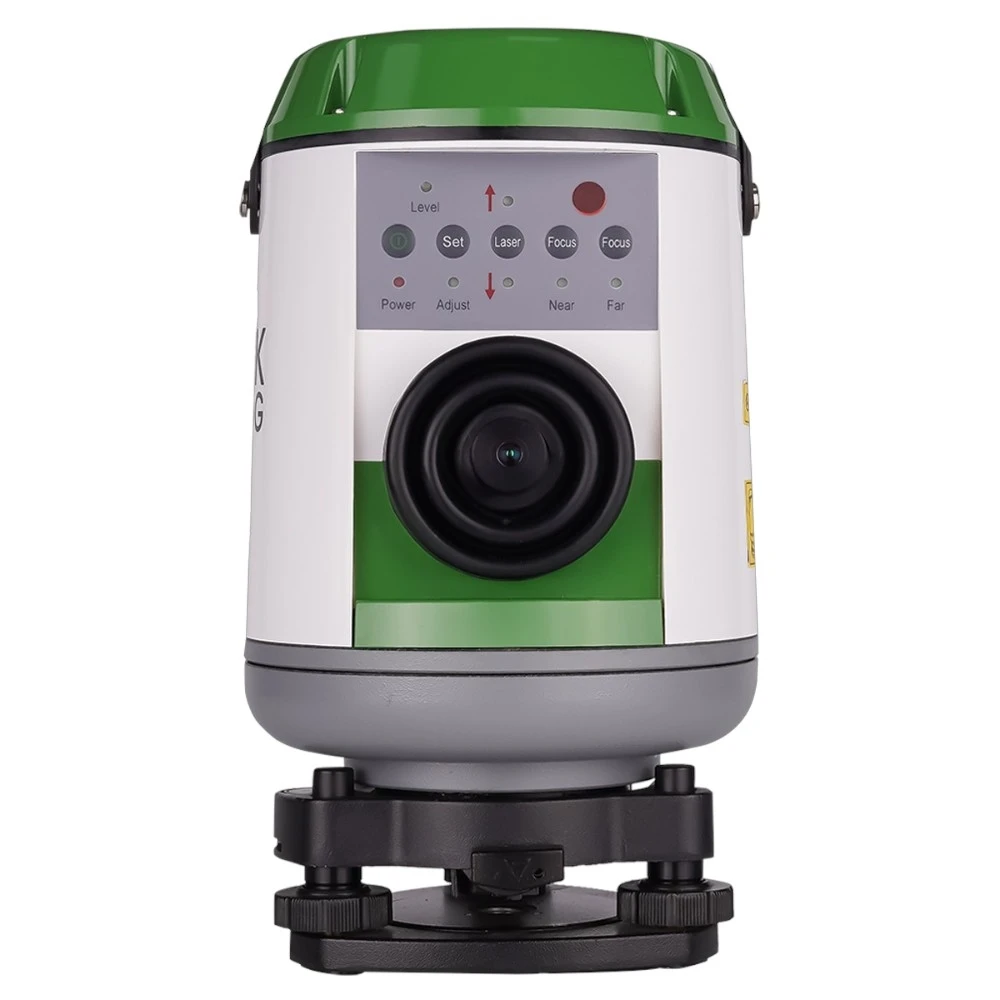

Строительный прибор вертикального проектирования RGK V200G выполнен в прочном цилиндрическом корпусе, размещенном на трегере, с помощью которого производится установка изделия на штатив над заданной точкой и первичное горизонтирование. Зенитный лазерный излучатель коаксиален и унифокален со зрительной системой телескопа, и соосен с надирным лазером, выполняющим роль отвеса.

Гибкая ручка позволяет комфортно переносить изделие в пределах рабочей площадки и за счет поворотной конструкции не перекрывает поле зрения оптической системы и линию проецирования зенитного луча при выполнении измерений. В данном устройстве реализовано полностью цифровое управление – все функции, режимы и регулировки активируются путем нажатия кнопок. За счет отсутствия ЖК дисплея прибор способен функционировать в широком диапазоне температур, от –10 до +50°С, обеспечивая возможность выполнения работ в зимнее время.
