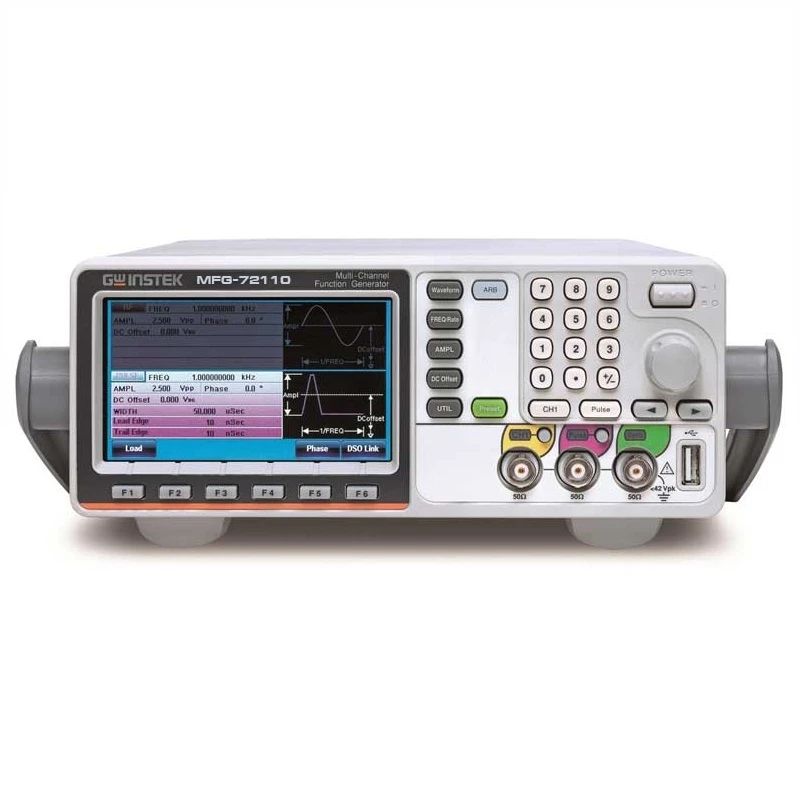

Генератор сигналов GW Instek MFG-72120
Генератор сигналов GW Instek MFG-72120
Артикул:
1735456089-0
Вес:
0
кг.
Наличие:
Под заказ
52 386
руб.
Количество:
Генераторы серии MFG-72000 имеют следующие выходные каналы:
- один выход функционального генератора (ФГ) в диапазоне до 10 /20 /30 /60 МГц (в зависимости от модели) и режимом формирования сигнала произвольной формы (СПФ);
- 1 выход генератора импульсов (ГИ) частотой до 25 МГц;
Канал 1 обеспечивает выдачу сигналов специальной формы (66 видов), либо сигналов произвольной формы:
- диапазон частот до 60 МГц,
- амплитуда 10 Впик на нагрузке 50 Ом,
- частота дискретизации 200 МГц
- память для формирования СПФ 16К
- ЦАП 14 бит
Канал 2 – генератор импульсов:
- диапазон часто до 25 МГц,
- амплитуда 1 мВ…2,5 Впик на нагрузке 50 Ом,
- постоянное смещение до ±1 В пик
- длительность импульсов 20 нс… 999,9 с,
- время нарастания/спада 10 нс…20 с
- регулируемая скважность 0,01%...99,99%.
Все модели в серии MFG-72000 имеют усиленную изоляция между выходами с поддержкой режима объединения с источниками питания постоянного тока для увеличения амплитуды Uвых (AC-DC) до +42 В или -42 В.
Целевые сферы и отрасли применения: учебные заведения высшего профессионального образования, автомобильная электроника (разработка и производство), промышленное производство, научные лаборатории.
Практические приложения и особенности:
- Источник функциональных сигналов с постоянным смещением (увеличенный размах амплитуды)
- Питание линейки диодов (последовательное включение)
- Режим 2-х полупериодного мостового выпрямителя
- Эмуляция ВАХ характеристики диодов (V-I curve)
- Дублер-имитатор блоков в электронных цепях
- Автомобильная электроника: передача сигналов вращения, команды систем: ABS, усилителя рулевого управления, контроля зажигания или инвертора в гибридных моделях и др.
-
Бренд (производитель)GW Instek
-
Вес, кг02.май
-
Вид интерфейсаUSB
-
Габариты, мм107x266x293
-
Гарантия1 год
-
Госреестр СИДа
-
Диаметр экрана, мм110
-
Диапазон рабочих температур, °С0…+40
-
ДисплейДа
-
Количество каналов2
-
КомплектацияГенератор GW Instek MFG-72120.
Краткая инстркция по эксплуатации.
ПО и Инструкция по эксплуатации на CD.
Измерительный кабель GTL-101. -
Максимальная частота дискретизации, ГГц200
-
Мощность, Вт30, 80
-
Напряжение питания, В100…240
-
Опорный генератор±2x10-5
-
Разрешение дисплея480х272
-
Разрешение по частоте (RBW), Гц0.000001
-
Температура хранения,_-10…70
-
Тип генераторасигналов специальной формы
-
Тип дисплеяцветной TFT LCD
-
Частотный диапазонот 1 мкГц до 20 МГц
