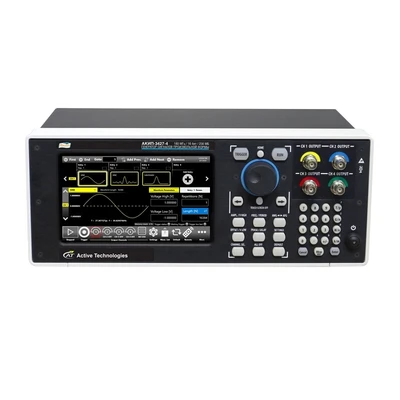

Генератор сигналов АКИП-3427-2 (256М)

Генератор сигналов произвольной формы АКИП-3427-2 (256М)

Приборы серии АКИП-3427 представляют собой многофункциональные генераторы сигналов, которые объединяют в одном приборе три функции, включая функциональный генератор, генератор сигналов произвольной формы и генератор цифровых последовательностей.

Эти три различных функции расширяют возможности генератора сигналов за счет использования двух различных технологий: улучшенного DDS в режиме AFG, истинно-произвольной технологии в режиме AWG. Режим AFG позволяет пользователю на лету без сбоев изменять все параметры импульса, сохраняя форму сигнала, и вы можете мгновенно генерировать импульсы.

Режим AWG позволяет пользователю создавать сложные сценарии сигналов аналоговых и цифровых шаблонов, вставлять их в последовательность, применять циклы, переходы и условные переходы.

Особенности

• Память до 256 миллионов точек на каждом канале
• 16384 записи секвенсора
• Аналоговые и цифровые сигналы полностью синхронизированы
• Автомобильная промышленность

Сегодняшние автомобили включают в себя множество сложных электронных блоков управления (ЭБУ) с очень чувствительными электронными компонентами. 16-битное вертикальное разрешение в сочетании с высокой частотой дискретизации 600 МГц (1,2 ГГц, 2-кратная интерполяция) и диапазоном выходной амплитуды 12 Впикпик делают генераторы серии АКИП-3427 незаменимыми инструментами для успешного и эффективного решения новых задач тестирования в автомобилестроении.

Особенности

• Эмуляция CAN, CAN-FD, LIN, Flexray, SENT
• Эмуляция 100BASE-T1, 1000BASE-T1, BroadR-Reach
• Отладка, устранение неполадок и тестирование на ЭМС
• Эмуляция электрических стандартов до 24 В
• Оптимизация и определение характеристик схем силовых МОП-транзисторов в автомобильной электронике
• Интернет вещей, индустрия. 4.0 и RF-модулятор

Arb и Function Riders станут культовым инструментом для этих приложений. Возможность имитировать сложную I / Q модуляцию для моделирования и тестирования беспроводных устройств или работы в приложениях Интернета вещей ииндустрии 4.0. Каждый инженер может использовать возможность импорта формы сигнала для имитации тестируемых устройств, наложения искажения (шума) на форму сигнала, чтобы проверить способность устройств соответствовать стандартам.

Особенности

• Генерация сигналов датчиков: эмуляция идеальных сигналов или генерация реальных сигналов после сбора данных с помощью осциллографа высокого разрешения.
• Встроенный аттенюатор для генерации сигналов низкой амплитуды
• Эмуляция амплитудного сигнала управления затвором MOSFET для определения характеристик и оптимизации MOSFET
• Последовательности включения ИС с использованием функции низкого импеданса (выходное сопротивление 0 Ом).
• Генерация сигналов с очень низкой амплитудой
• Генератор серии АКИП-3427 снабжен внутренним 10-кратным аттенюатором, который позволяет пользователю генерировать сигналы с очень низкой амплитудой без ущерба для разрешения ЦАП.

Реальные кардио-сигналы обычно очень малы по амплитуде - часто всего несколько милливольт или даже меньше.Генераторы АКИП-3427 решает эту проблему за счет встроенного внутреннего 10-кратного аттенюатора и использования аналогового выходного каскада, способного обеспечить чрезвычайно высокую точность воспроизведения сигнала.

Особенности

• 10-кратный внутренний аттенюатор
• Генерация реальных сигналов: кардио, ЭЭГ
• Вертикальное разрешение 16 бит с сигналами низкой амплитуды
• Полупроводники и исследовательские приложения
• Пользовательский интерфейс AFG серии АКИП-3427 включает в себя функцию двойного импульса, необходимую для тестирования динамического поведения силовых устройств, таких как MOSFET и IGBT. Каждый из двух импульсов может иметь разную амплитуду, время нарастания, время спада и ширину.

Исследователям и ученым необходимо имитировать импульсы, добавляя погрешности амплитуды и временного отклонения, точным, подробным и повторяемым контролируемым образом: с памятью до 256 миллионов точек на канал, вы можете легко получать реальные сигналы с осциллографа и воспроизводить их с помощью генератор сигналов произвольной формы АКИП-3427.

Особенности

• Двойной импульсный режим
• Запись и воспроизведение с осциллографа
• Последовательности PRBS
• Физика, электроника, химия, механика, эксперименты
