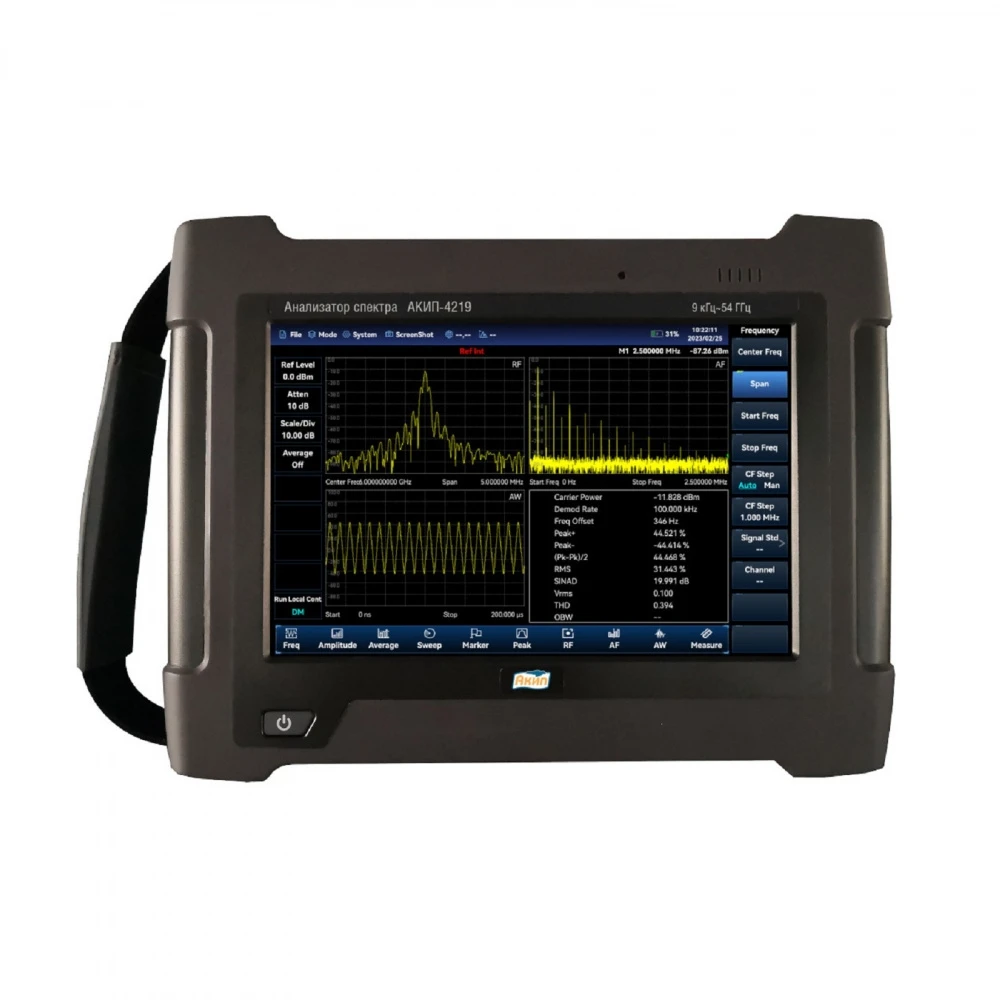

Анализатор спектра АКИП-4219 опция 006

Анализатор спектра АКИП-4219 - это новое поколение высокопроизводительных портативных анализаторов спектра с диапазоном измерения частоты от 9 кГц до 54 ГГц, которые предназначены для установки и ввода в эксплуатацию оборудования беспроводной связи в полевых условиях, технического обслуживания, обнаружения помех и т.д.

Анализатор спектра АКИП-4219 имеет множество функциональных режимов, таких как:анализ помех в реальном времени,

• сканирование каналов,
• измерение напряженности поля,
• измерение пиковой мощности,
• анализ аналоговой модуляции сигналов AM/FM/PM,
• функции определения мощности канала, занимаемой полосы пропускания, мощности смежного канала, отношения несущей к шуму, гармонических искажений, помех, маски излучения, покрытие карты в помещении и на улице, другие интеллектуальные измерения.

Анализатор спектра поддерживает интерфейсы LAN, USB, карты Micro SD, беспроводную связь Wi-Fi. Прибор оснащен 10,1-дюймовым емкостным сенсорным экраном, который поддерживает перетаскивание маркеров, перетаскивание и масштабирование параметров частоты и амплитуды и т.д. Прибор может применяться для мобильной связи, спутниковой связи, обнаружения радаров, отладки на месте, для установки и обслуживания электронного оборудования, пеленгации источников помех и позиционирования на карте, тестирования переходных изменяющихся во времени сигналов и т.д.

Основные характеристики

Диапазон частот: от 9 кГц до 54 ГГц, нижняя частота может быть опционально расширена до 5 кГц, стандартный полнодиапазонный предусилитель

РЧ характеристики:

• DANL: _
• 165 дБм/Гц (2 МГц ~ 2 ГГц, предварительный усилитель включен, тип. для моделей до 20 ГГц
• 163 дБм/Гц ( 2МГц ~ 2 ГГц , предварительный усилитель включен, тип. для моделей 26,5 / 44 / 54 ГГц
• Фазовый шум SSB:
• 113 дБс/Гц@100кГц смещение@1ГГц несущая
• 108 дБс/Гц@100кГц смещение@10ГГц несущая
• Интермодуляционные искажения третьего порядка: +16 дБм@900 МГц
• Общая погрешность измерений уровня: 1,0 дБ

Скорость развертки

• Время развертки < 33 мс (диапазон 20 ГГц, RBW 3 МГц)
• Время развертки < 4 с (диапазон 1 ГГц, RBW 1 кГц, режим развертки Fast FFT)
• Разнообразные измерительные функции
• Анализатор спектра, анализатор помех (спектрограмма, RSSI), сканер каналов, измерение напряженности поля, измерение мощности, анализатор модуляций AM FM PM, анализатор местоположения, анализатор спектра в реальном времени (с поддержкой отображения DPX и спектрограммы), анализ демодуляции 2G/4G/5G, IQ-анализатор и т.д.
• Различные интеллектуальные функции измерения
• Мощность канала, занятая полоса пропускания, мощность смежного канала, маска излучения спектра, отношение несущей к шуму, гармоническое искажение, маска излучения помех, покрытие карты в помещении и на улице и т.д. Поддержка GPS/Beidou позиционирования.

Удобство использования

• Вход и выход опорного сигнала 10 МГц, антенна GPS/Beidou, выход ПЧ, интерфейсы: Wi-Fi, LAN, USB, MicroSD
• 10,1-дюймовый емкостной сенсорный экран с 6 независимыми маркерами, поддержка перетаскивания маркеров, функции перетаскивания и масштабирования параметров частоты/амплитуды, поддержка отслеживания сигнала и отслеживания пиков, 3 трассы отображения, 6 методов обнаружения.
• Рабочая температура -20 _ ~ 55 _.
• Небольшой вес, весь прибор, включая батарею, весит около 3,5 кг ~ 3,8 кг.
• Встроенная литий-ионная батарея большой емкости, типичное время работы до 3~4 часов.
• Можно настроить несколько типов дополнительных аксессуаров для полевых испытаний: USB датчики мощности CW, USB датчики пиковой мощности, антенны, электронные компасы, датчики ближнего поля EMI, автомобильные зарядные устройства и т.д.
