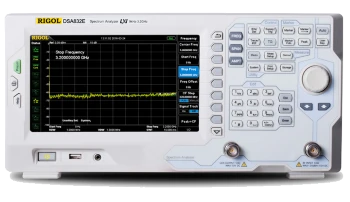

Анализатор спектра RIGOL DSA832E

Анализатор спектра сигналов RIGOL DSA832E внесен в Госреестр СИ РФ за № 61272-15. Срок окончания действия официального свидетельства — 11.08.2020 г.

Главным отличием анализатора RIGOL DSA832E от более дорогостоящей модели RIGOL DSA832 является немного более высокий показатель среднего уровня собственного шума (DANL) (-130 дБм у модели с индексом «E» против значения -168 дБм у модели без индекса «E») и немного большим значением погрешности, с которой измеряется величина амплитуды (уровня сигнала) — параметр Level Measurement Uncertainty (погрешность измерения уровня сигнала). В модели анализатора спектра RIGOL DSA832E номинальное значение этого параметра — «меньше чем 1 дБ», а у модели RIGOL DSA832 этот параметр принимает значение «меньше 0,8 дБ».

Помимо этих незначительных различий есть у модели анализатора RIGOL DSA832E и собственные преимущества — это лучшее значение показателя SSB Phase Noise (плотность фазовых шумов), равное по величине «меньше чем минус 90 дБн/Гц при отстройке в 10 кГц» против значения «меньше чем минус 98 дБн/Гц при отстройке в 10 кГц» у модели RIGOL DSA832.

Применение цифровой технологии преобразования частоты в анализаторе спектра RIGOL DSA832E гарантирует надежность и высокую точность измерения параметров сигналов.

Преимущества и улучшения в конструкции анализатора RIGOL DSA832E:

• увеличенный рабочий диапазон анализируемых сигналов до значений в 3,2 ГГц;
• достаточно низкий уровень собственных шумов до -130 дБм с включенным предусилителем позволяет проводить более точный анализ частотного спектра входных сигналов;
• повышены характеристики по стабильности: температурная стабильность источника опорной частоты ± 5х10-7; уход погрешности источника опорной частоты ± 1х10-6/год;
• лучшее разрешение фильтров ПЧ: от 10 Гц до 1 МГц, с шагом 1-3-10, что позволяет точнее выделить два сигнала с близкими частотами;
• плотность фазовых шумов — меньше чем -90 дБн/Гц (против значения меньше чем -80 дБн/Гц у модели RIGOL DSA815);
• существенно улучшен ряд параметров по линейности и уровням искажения.

Анализатор спектра RIGOL DSA832E имеет следующие функциональные возможности:

• проведение маркерных измерений;
• составление таблицы пиковых значений;
• вывод графиков сравнения до четырех различных спектрограмм;
• полная погрешность по амплитуде <1,5 дБ;
• 100 Гц — минимальное разрешение по частоте полосы пропускания (RBW).

В анализаторе спектра RIGOL DSA832E имеются различные виды детекторов, в том числе обычный, положительный пиковый, отрицательный пиковый, детектор выборок, среднеквадратичный детектор и детектор с усреднением, а также в качестве опции (DSA800-EMI) предлагается фильтр для проведения ЭМИ-измерений. По желанию заказчика можно установить квазипиковый детектор с дополнительными фильтрами 200 Гц, 9 кГц, 120 кГц.

Кроме стандартного набора измерительных функций пользователи анализатора спектра RIGOL DSA832E могут получить и расширенный пользовательский набор измерительных возможностей при заказе опции DSA800-AMK.

Дополнительные измерительные возможности опции DSA800-AMK:

• измерение уровня мощности сигнала в основном канале;
• измерение занимаемой полосы;
• соотношение мощностей в смежных каналах;
• измерение мощности во временной области при нулевой полосе пропускания;
• измерение мощности в полосе между двумя максимальными точками;
• измерение отношения сигнал/шум;
• измерение гармонических искажений;
• измерение TOI;
• функция частотомера и ряд других.

В анализаторе спектра RIGOL DSA832E предусмотрены широкие возможности по внешней синхронизации и тактированию, установке связи с внешним ПК и передачи данных в масштабные измерительные системы (USB, LAN интерфейс, интерфейс GPIB (опция)), а также по сохранению измеренных данных как во внутреннюю память прибора, так и на внешний USB-носитель.

Большинство разъемов расположены на задней панели прибора. Для отображения спектров и результатов измерений в анализаторе спектра RIGOL DSA832E используется цветной ЖК-дисплей с диагональю 8" и разрешением 800х480 точек.

Преимущества цифрового преобразования частоты RIGOL DSA832E:

1. Возможность измерения малых сигналов: на основе этой технологии появилась возможность использования фильтра ПЧ с очень узкой настройкой по полосе пропускания, что позволило значительно снизить отображаемый средний уровень шумов.

2. Возможность распознавания малых сигналов, находящихся в непосредственной близости друг к другу: использование фильтра ПЧ с минимальной настройкой по полосе пропускания позволяет различать малые сигналы, отстоящие по частоте всего лишь на 10 Гц.

3. Высокая точность отображения амплитуды: эта технология практически устраняет помехи, формируемые при переключении фильтров, неопределенности опорного уровня, а также погрешности при переключении отображения амплитуды из логарифмического в линейный масштаб и наоборот (характерны при использовании традиционной аналоговой конструкции ПЧ).

4. Высокая надежность: в сравнении с традиционными аналоговыми конструкциями, реализация цифровой ПЧ в значительной мере снижает сложность схемотехнического решения, как следствие становится менее актуальной проблема старения канала и снижения температурной чувствительности, что в свою очередь повышает надежность анализатора спектра DSA832E.

5. Высокая скорость измерения: применение цифровой технологии ПЧ (преобразования частоты) повышает точность по полосе пропускания и селективность фильтра, минимизирует время сканирования и увеличивает скорость измерения.

6. Розничная цена устройства примерно на 30% ниже, чем у модели без индекса «E».

Интернет-магазин «Радиосейл» предлагает купить анализатор спектра RIGOL DSA832E для измерения параметров сигнала в диапазоне до 3,2 ГГц — компактный и легкий прибор для профессиональных задач. Низкий уровень собственного шума обеспечивает высокую точность измерения слабых сигналов, а возможность установки опционального трекинг-генератора значительно расширяет его функциональность. Привлекательная цена и высокое качество анализатора спектра RIGOL делают его отличным выбором для отладки ВЧ-устройств и контроля фазового шума и искажений спектра.
