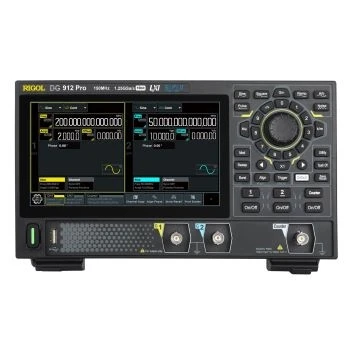

Генератор сигналов RIGOL DG912 Pro
Генератор СПФ RIGOL DG912 Pro предлагает инженерам до 148 стандартных форм для формирования выходного сигналов, в т.ч. псевдослучайные последовательности, сигнал шины RS-232, программируемые последовательности, а также возможность применения к этим сигналам различных видов модуляции.
В конструкции генератора сигналов RIGOL DG912 Pro применена инновационная технология поточечного формирования сигналов произвольной формы SiFi 2 (Signal Fidelity II), которая позволяет восстанавливать сигнал без искажений и с большей точностью, чем в обычных генераторах. Также, эта технология позволила уменьшить негативное влияние дискретизации и обеспечить малый джиттер.
В архитектуре генератора СПФ RIGOL DG912 Pro задействован новейший ЦАП с разрядностью 16 бит, который позволяет формировать электромагнитные сигналы с частотой дискретизации до 1.25 Гвыб/сек.
Два независимых выходных канала предоставляют специалисту функционал двух независимых синтезаторов сигналов произвольной формы с низким уровнем собственных шумов.
Генератор СПФ RIGOL DG912 Pro - это многофункциональный прибор, который объединяет в одном корпусе измерительные возможности 6 различных устройств:
- генератор сигналов произвольной формы,
- функциональный генератор,
- генератор шума, генератор импульсов,
- генератор гармоник (до 20-ой включительно),
- аналоговый/цифровой модулятор,
- цифровой частотомер до 1 ГГц (отдельный вход).
Основные технические особенности генератора сигналов RIGOL DG912 Pro
- Число выходных каналов: 2 независимых +отд.вход частотомера;
- Максимальная частота выходного сигнала: до 150 МГц (каждый канал);
- Максимальная глубина памяти: 16 Mтчк/кан. стандартно (32 Mтчк/кан - опция);
- Частота дискретизации: до 1,250 Гвыб/сек;
- Вертикальное разрешение: 16 бит;
- Число встроенных форм сигнала произвольной формы: 148;
- Встроенный генератор гармоник (до 20-ой гармоники);
- Встроенный 7-ми разрядный полнофуонкциональный частотомер до 1 ГГц;
- Интерфейс USB Type C в стандартной комплектации, поддержка адаптера USB-GPIB;
- Аналоговая и цифровая модуляция: AM, FM, PM, ASK, FSK, PSK, PWM, SUM;
- Расширенный набор входов и выходов;
- Уникальная технология SiFi II (Signal Fidelity II): поточечная генерация сигнала произвольной формы;
- Восстановление сигнала без искажения; регулировка и точность частоты дискретизации; неустойчивость фазы для любой формы сигнала (включая синус, импульсный и т.п.) меньше 200 пс;
- Двухканальный сигнал с одинаковой производительностью в стандартной комплектации, эквивалент двух независимых источников сигнала;
- Высокая стабильность частоты: ±1 промилле; низкий фазовый шум: -105 дБн/Гц;
- Функция редактирования сигнала произвольной формы; возможность редактирования сигнала произвольной формы через программное обеспечение для персонального компьютера;
- Функция объединения сигналов в стандартной комплектации, возможность получения на выходе комбинации нужного сигнала в сочетании с базовыми формами сигнала;
- Функция отслеживания канала в стандартной комплектации, возможность дублирования всех параметров для обоих каналов согласно настройкам пользователя;
- 7'' TFT цветной сенсорный экран;
- Поддержка выходов: RS232, PRBS и двухтональный;
- Поддержка интерфейсов: USB-Type C, USB-устройство и локальную сеть (устройство LXI Core 2011);
- Поддержка 2- форм питания: стандартный от источника переменного тока и от мобильного устройства;
- Специальные отверстия крепления VESA 100 позволяют закрепить генератор DG900Pro на кронштейн. Такое расположение существенно экономит рабочее место на столе инженера;
- Дистанционное управление через функционал WebControl.
-
Бренд (производитель)RIGOL
-
Вертикальное разрешение, бит16
-
Вес, г2800
-
Габариты, мм266x165x80
-
Глубина записи16М
-
Госреестр СИНет
-
Диапазон частот1 мкГц - 150 МГц
-
ИнтерфейсыUSB device, USB host, LAN
-
КомплектацияГенератор сигналов RIGOL DG912 Pro.
Адаптер питания.
USB кабель.
BNС кабель.
Краткое руководство. -
СерияDG900 Pro
-
Тип дисплеяСенсорный 7"
-
Точность, ppm1
-
Частота дискретизации, Мвыб/с1250
-
Число каналов2
